Lo strumento Giuliani Bally Type Flexometer è un apparecchio di riferimento a livello internazionale per la determinazione della resistenza alla flessione di pelli, finte pelli e materiali similari, sia in condizioni a secco sia a umido, operando in un campo di temperatura che va dalla temperatura ambiente fino a –30 °C.
È progettato per simulare in modo realistico le sollecitazioni meccaniche cui i materiali sono sottoposti durante l’uso, in particolare nel settore calzaturiero e della pelletteria, consentendo di valutare il comportamento dei materiali anche in condizioni ambientali severe.
La macchina è realizzata con una struttura robusta e stabile, in grado di garantire precisione di movimento, ripetibilità delle prove e affidabilità nel tempo, anche durante prove prolungate a bassa temperatura.
Il sistema meccanico genera un movimento ciclico di flessione con angolo di piega controllato, riproducendo le condizioni di fatica tipiche dell’utilizzo reale, responsabili di fenomeni quali screpolature, rotture superficiali o cedimenti del rivestimento.
I posti di lavoro sono progettati per assicurare un corretto bloccaggio del provino tramite i nuovi inserti in materiale composito, garantendo una distribuzione uniforme delle sollecitazioni durante l’intero ciclo di prova.
L’apparecchio può essere configurato con più stazioni operative, permettendo l’esecuzione simultanea di più test e aumentando l’efficienza del laboratorio, senza necessità di cambiare macchina per prove a diversa temperatura.
Metodo di prova Bally Type Flexometer
Il test Bally Type Flexometer è finalizzato a valutare la capacità di un materiale di resistere a ripetuti cicli di flessionesenza manifestare danni strutturali o superficiali. Il metodo è ampiamente utilizzato per il controllo qualità e lo sviluppo di materiali destinati a calzature, accessori e rivestimenti.
Durante la prova, il campione viene fissato all’interno dell’apposito supporto e sottoposto a un movimento di piega ciclico che genera un angolo di flessione definito. Il test può essere eseguito con campione asciutto o preventivamente condizionato in ambiente umido e può svolgersi a temperatura ambiente o a bassa temperatura fino a –30 °C, in funzione delle specifiche normative o delle esigenze applicative.
La prova viene condotta per un numero prestabilito di cicli, durante i quali il materiale subisce un’importante sollecitazione di fatica meccanica. Al termine, e se previsto anche durante l’esecuzione del test, il campione viene ispezionato visivamente per verificare la presenza di:
-
crepe o fessurazioni;
-
distacchi del rivestimento;
-
rotture del fiore o dello strato superficiale;
-
alterazioni dell’aspetto o della struttura.
La valutazione dei risultati avviene secondo i criteri definiti dalle normative di riferimento o dalle specifiche del cliente, permettendo di determinare l’idoneità del materiale all’impiego previsto.
Grazie alla fedeltà del movimento, alla possibilità di eseguire prove in un ampio intervallo di temperatura e alla configurazione modulare delle stazioni di lavoro, il Giuliani Bally Type Flexometer rappresenta uno strumento affidabile e standardizzato per la valutazione della resistenza alla flessione dei materiali.
Caratteristiche tecniche:
Velocità: 100 ± 5 cicli/min.
Angolo di Flessione: 22.5 gradi
Impostazione Cicli: 0 ÷ 999.999
Campione: 70 x 45 mm
Caratteristiche costruttive
- Cabinetta comando realizzata in lamiera di acciaio verniciata antiacido
- gruppo motoriduttore autolubrificante di adeguata potenza
- gruppo di trasmissione del movimento su cuscinetti di rotolamento schermati autocentranti
- morsetto di allacciamento al gruppo di prova vero e proprio realizzato in acciaio cromato a spessore od in acciaio inox 18/8
- Cella di prova ad alta coibentazione
- Gruppo di Refrigerazione ventilato ad elevata efficienza conforme alle nuove normative in materia di ambiente

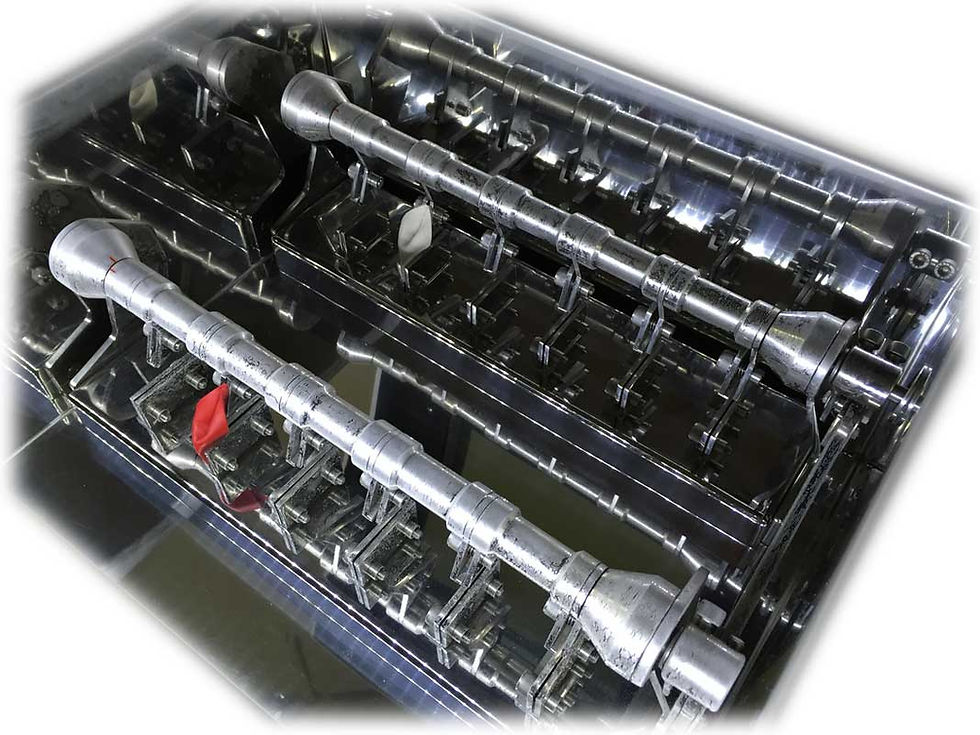

Gruppo flessimetrico:
- base portante realizzata in ACCIAIO INOX 18/8 (V2A)
- pinze superiori ed inferiori, asta di supporto e viterie realizzate in ACCIAIO INOX 1 8/8 (V2A)
- supporti in ACCIAIO INOX 18t8 (V2A)
- cuscinetti di tipo autocentrante schermati in ACCIAIO INOX (V2A) anticondensa
Pannello comandi:
La macchina è dotata del Pannello Colour Easy Touch Ultima Generazione, un’interfaccia touch a colori di ultima generazione che gestisce in modo completo:
- tutte le funzioni operative
- i dispositivi di sicurezza
- la selezione e l’avvio dei cicli di lavoro
Il sistema elettronico a microprocessore integrato garantisce la massima sicurezza operativa grazie a controlli continui sui flussi di funzionamento, monitorando in tempo reale parametri e stati per prevenire anomalie.
L’interfaccia intuitiva permette di:
- selezionare facilmente i cicli/programmi desiderati
- avviare e fermare il ciclo con pulsanti chiari (START/STOP)
- regolare parametri principali
- visualizzare stato macchina, allarmi e dati essenziali
Il pannello è progettato per un uso semplice e affidabile anche con guanti, con grafica a colori nitida e touch reattivo.
