Il metodo di prova è finalizzato alla determinazione della resistenza all’urto del puntale delle calzature di sicurezza, valutando la capacità del componente di proteggere l’avampiede in condizioni di impatto verticale controllato, secondo quanto previsto dalla norma EN ISO 20344.
La prova si basa sulla caduta libera di un battente di massa definita, rilasciato da un’altezza prestabilita in modo da applicare al puntale un’energia d’urto nota e riproducibile.
L’energia di impatto è funzione dell’altezza di caduta e della massa del battente ed è selezionata in accordo con i requisiti normativi per la tipologia di calzatura da testare.
Il campione di prova è costituito dalla calzatura completa oppure dal puntale montato su un apposito supporto di fissaggio, che ne garantisce il corretto posizionamento e la stabilità durante l’impatto.
All’interno del puntale viene preventivamente inserito un cilindro di plastilina normalizzata, il cui scopo è quello di registrare la deformazione residua provocata dall’urto.
La plastilina, per le sue caratteristiche di deformabilità plastica, consente una valutazione indiretta ma affidabile dello spazio residuo disponibile per le dita del piede dopo l’impatto.
Durante l’esecuzione della prova, il battente viene guidato lungo un sistema a basso attrito e rilasciato da un’altezza prefissata, colpendo il puntale in posizione centrale.
L’impatto avviene in condizioni controllate, garantendo ripetibilità e accuratezza del risultato.
Al termine della prova, il cilindro di plastilina viene estratto e misurato per determinare l’entità della deformazione subita.
Il criterio di accettazione è basato sulla deformazione residua della plastilina: il puntale risulta conforme se, dopo l’urto, lo spessore residuo del cilindro rientra nei limiti minimi stabiliti dalla norma, assicurando che la protezione offerta dalla calzatura sia adeguata a prevenire schiacciamenti pericolosi dell’avampiede.
Questo metodo consente quindi di verificare in modo oggettivo e standardizzato l’efficacia protettiva del puntale, rappresentando una prova fondamentale per la qualificazione e la certificazione delle calzature di sicurezza destinate all’uso professionale.

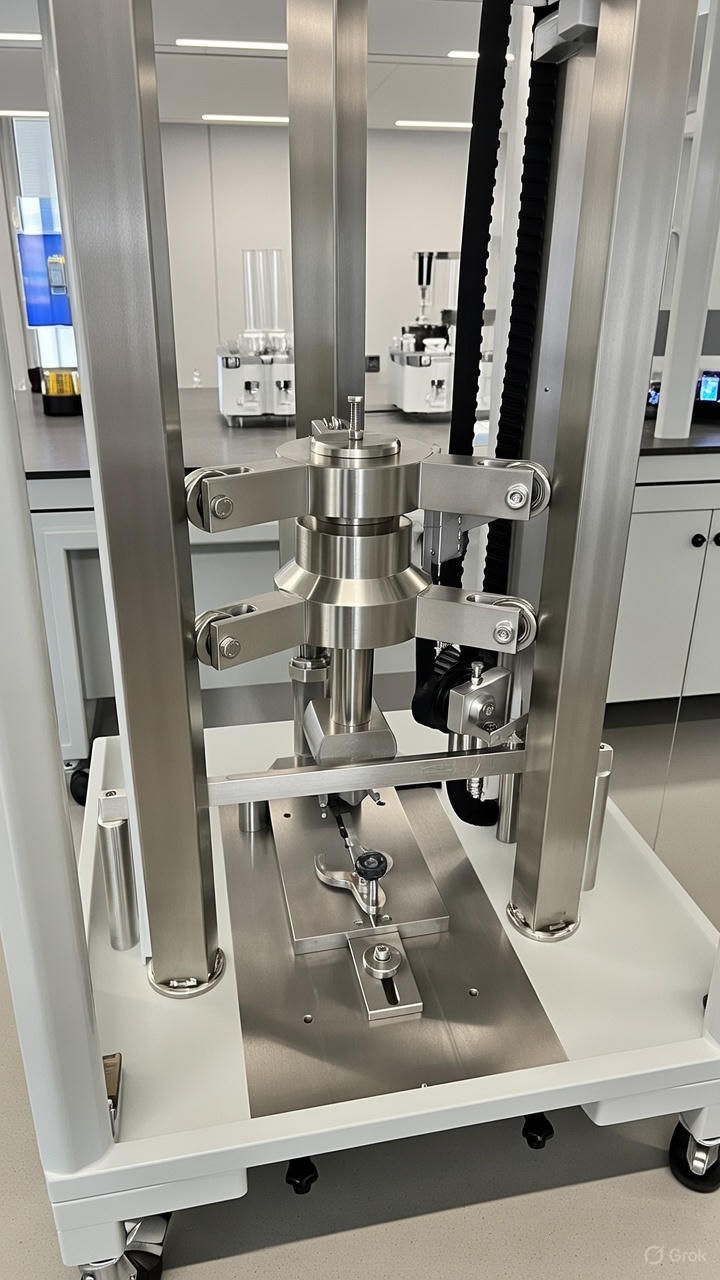

Specifiche costruttive
-
Piattaforma metallica orizzontale, perfettamente piana, ad alto spessore con possibilità di blocco a pavimento
-
Portaprovino di fissaggio per il corretto posizionamento del puntale
-
Forcella di stabilizzazione in acciaio con regolazione a vite
-
Piastra di supporto campione
-
Battente d’urto a cuneo
-

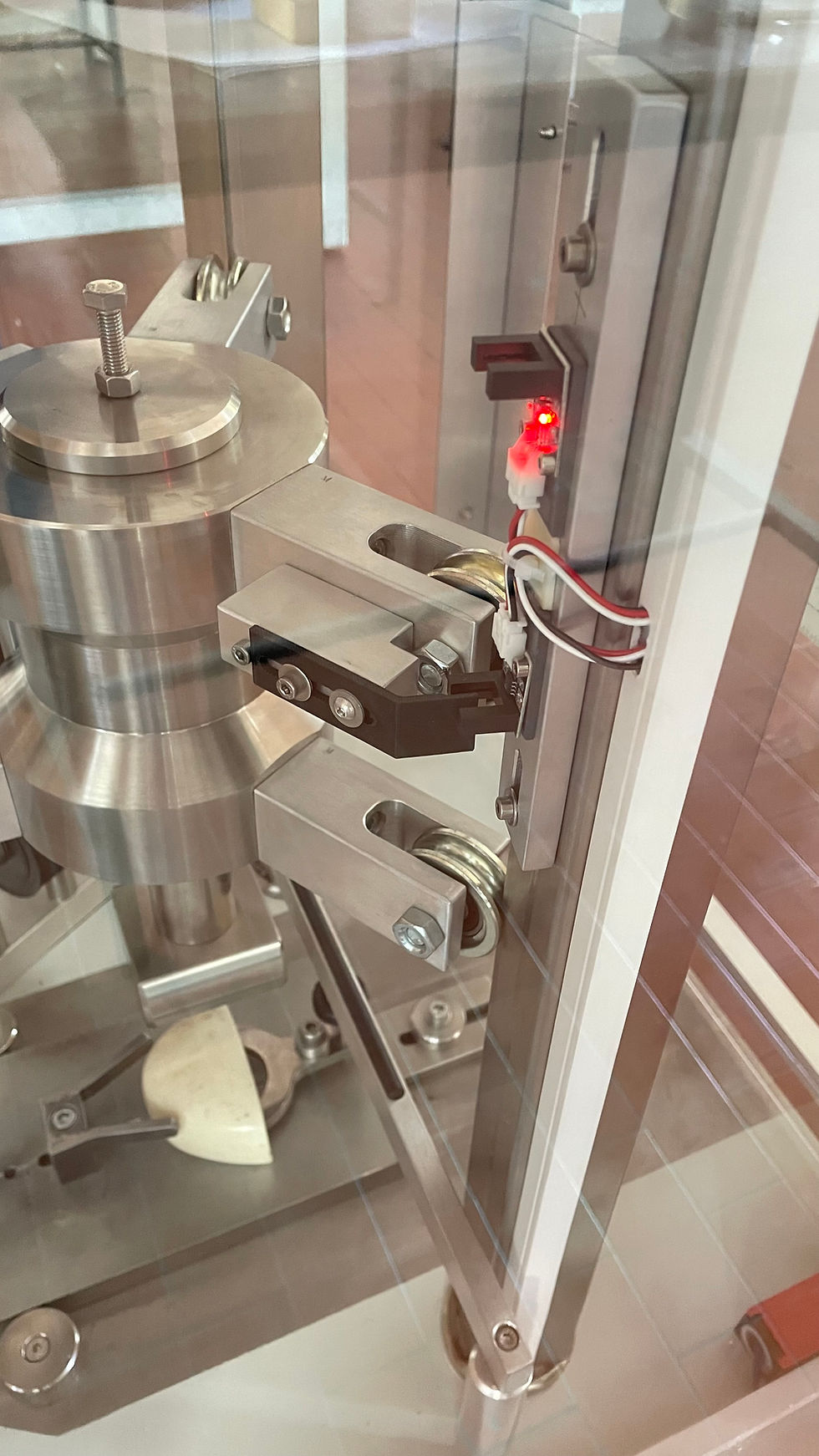

Sistema di guida con cuscinetti ad alto scorrimento free attrition
-
Gruppo di salita e discesa motorizzato, dotato di finecorsa di sicurezza
-
Sensori ottici di posizione e di punto Zero
-
Cabina di sicurezza finestrata 360 view
-
Apertura con dispositivo di blocco di sicurezza
-
Gruppo di impatto a smorzamento per zero macchina
-
Lampeggiante ad alta luminosità per avviso prova in corso
-
Microprocessore di controllo parametri e sicurezze di prova
Pannello di controllo
-
Gestione apparecchiatura e prova tramite Pannello Colour Easy Touch Ultima Generazione.
-
Controllo dell'altezza di caduta con impostazione digitale tramite tastiera
-
Pulsante Salita
-
Pulsante inizio prova con Countdown e lampeggiante di aavvertimento
-
Visualizzazione posizione istantanea
-
Visualizzazione altezza impostata
-
Visualizzazione dei dati di prova Energy e Speed calcolati tramite algoritmo proprietario
Accessori
-
Sistema di blocco Calzatura completa (optional)
-
Sistema di misura Altezza Plastilina
-
Barra di prova per calzatura completa (Battente)
-
Barra di appoggio calzatura (Piano)
